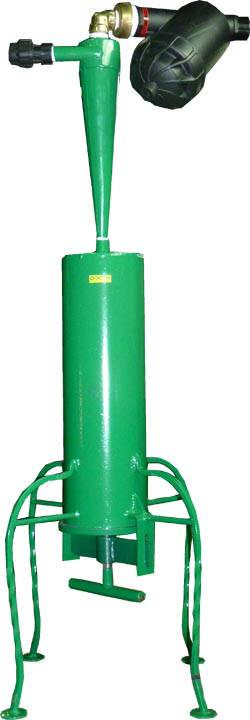

Гідроциклон — це апарат, призначений для очищення води від механічних (зазвичай піску) й інших частинок, щільність яких вища за щільність води. Гідроциклони широко застосовують у процесі підготовки води під час крапельного поливання. Гідроциклон складається з циліндричної частини з патрубком для тангенціального введення кульпи під тиском 0,5-3 бара та конічної частини з кутом конусності 10-20°.
Принцип дії гідроциклону.
У конічній частині гідроциклону передбачена піскова насадка, через яку розвантажуються домішки. Гідроциклон, що живить патрубок, розташований у такий спосіб, що пульпа вводиться з огляду на неї й обертається в ньому з утворенням зовнішніх і внутрішніх потоків. Тверді частинки піддаються впливу відцентрової сили та відкидаються до стінок гідроциклону. Чим більша маса зерна, тим ближче зі стінкою воно буде відкинуте. Зерна, що мають велику масу, ніж гранічні зерна, за якими відбувається розділення, залишаються у зовнішньому потоці та, переміщаючись до вершини конуса гідроциклону, розвантажуються через піскову насадку. Зерна з меншою масою потрапляють у внутрішній. потік і виносяться через зливний отвір гидроциклона. Для збільшення продуктивності гідроциклони можуть компонуватися в батареї за несколькою штук.
Найменування |
ГЦ-10 |
ГЦ-20 |
ГЦ-30 |
ГЦ-100 |
|
|
|
|
|
Угол конусности, град |
10 |
10 |
10 |
20 |
Продуктивність, у разі напору 0,1 МПа м3/год |
3-10 |
до 20 |
до 30 |
35-120 |
Велика кількість зливу, мкм |
10-60 |
10-60 |
10-60 |
44-180 |
Діаметр отвору живлення, мм |
20 |
20 |
20 |
80 |
Діаметр піскової насадки, мм |
12 |
12 |
12 |
50 |
Вхідна різь (фланець) |
3⁄4″ |
1,5″ |
2″ |
100/4″ |
Відвідна різь (фланець) |
1″ |
1,5″ |
2″ |
100/4″ |
Ширина (зі шламозбірником), мм |
45 |
|
40 |
|
Висота (зі шламозбірником), мм |
1480 |
|
950 |
1890 |
Довжина, мм |
- |
|
88 |
- |
Маса (зі шламозбірником), кг |
16 |
|
32 |
108 |
Основні атрибути | |
---|---|
Країна виробник | Україна |
Матеріал | Метал |
Стан | Новий |
