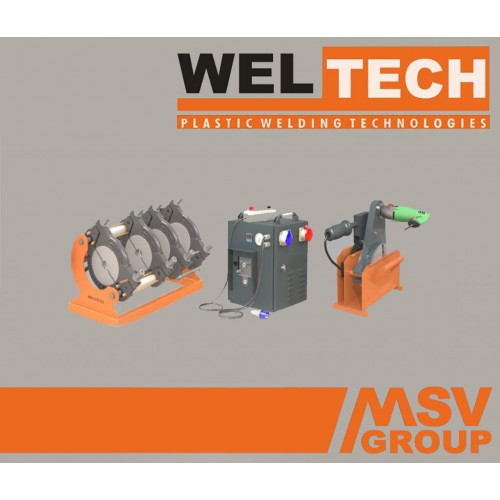

Стиковий зварювальний апарат Weltech W-160

Гідравлічний зварювальний апарат Weltech W160 (Туреччина)

Зварювані діаметри труб і фітингів: 40-50-63-75-90-110-125-140-160мм.

Матеріал зварюваної труби: ПП, ПВД, ПНД

Для експлуатації машини необхідно напруга: 160 (однофазне).

Вага зварювального апарату: 135кг.

Технічні характеристики і Комплект поставки:

Центратор (позиціонер) володіє посиленою конструкцією, що забезпечує надійну фіксацію труб і з'єднувальних деталей. Всього до складу центратора апарату Weltech W160 входить 4 (чотири) затиску: 2 (два) нерухомих затиску + 2 (два) рухомих затиску, що приводяться в дію 2-умя (двома) гідроциліндрами, розташованими на напрямних центратора апарату Weltech W160. Габарити центратора (позиціонера) W160: 80x50x50 см

Торцеватель з електроприводом (Trimmer), оснащений фіксатором робочого положення і закритим корпусом. Високонадійна посадка торцующих дисків апарату W160 забезпечує площину торцювання труб і видалення стружки назовні. Потужність торцювателя апарату Weltech W160: 220В+50Гц ; 0,81 кВт

Гідравлічний агрегат з електро-приводом (електричний гідравлічний агрегат з блоком управління) з діапазоном тиску від 0 до 140 Бар і Вагою 47кг, захищений від забруднень і оснащений: манометром з гліцерином, вологостійким електричним щитом для підключення торцювателя з електричним приводом і нагрівального елемента зварювального апарату W160, захисним вимикачем і зовнішнім пультом управління гидроблоком. Гідравлічний агрегат з електричним приводом зварювальної машини Weltech W160 служить для здійснення процесу тиску під час зварювання поверхостей та їх охолодження. Гідравлічний агрегат з електро-приводом апарату W160 зводить і розводить затискачі центратора/позиціонера зварювального апарату Weltech W160. Забезпечує постійний тиск до 140 Бар навіть при вимкненому гідравлічному насосу. Потужність гідравлічного агрегату з блоком керування електроприводом апарату Weltech W160: 220В+50Гц ; 0,55 кВт. Габарити гідравлічного агрегату з електро-приводом апарату W160: 42x45x50 см..

Гнучкі гідравлічні шланги довжиною 3 метри в кількості 2 (двох) штук, вагою 2,3 кг кожен. Гнучкі гідравлічні щланги необхідні для підключення гідравлічного агрегату з блоком управління до центратору (позиционеру). З обох кінців гідро-шланги оснащені герметичними швидкороз'ємними муфтами (швидко-роз'ємні з'єднання ; БРС).

 Нагревательный элемент с электронным термостатическим регулятором температуры и поддержанием заданной рабочей температуры. Температура рабочей поверхности нагревательного элемента/блина/сварочного "зеркала" регулируется в диапозоне от 20 до 300 градусов Цельсия.(20-300oC) Температура распределяется равномерно по всей поверхности нагревателя. Поверхность нагревательного элемента аппарата W160 покрыто специальным антипригарным покрытием, предотвращаюшим прилипание. Мощность нагревательного элемента сварочного аппарата Weltech W160: 220В + 50 Гц ; 1,5кВт .

 Зажимные алюминевые литые вкладыши: 40-50-63-75-90-110-125-140мм. Комплект для каждого диаметра состоит из 8 (восьми) полуколец (редукционных вкладышей). Дуги/хомуты зажимов сварочного аппарата Weltech W160 являются вкладышами для сварки труб диаметром 160мм. Регулировка силы фиксации редукционных литых зажимных вкладышей (полуколец) осуществляется с помощью шпильки с резьбой. Вкладыши не проскальзывают.

 Фланцевый адаптер, который служит для сварки коротких втулок под фланец. Диапазон крепления втулок от 40 до 160мм (40-160мм).

Пенал для торцювателя і нагрівача W160 (контейнер для торцювателя і нагрівача) необхідний для транспортування і зберігання нагрівача і торцювателя апарату W160. Також служить теплоізолятором для нагрівального елемента.

 Комплект инструментов для W160. В него входят: четырехгранник для фиксации болтов на съемных вкладышах, гаечный ключ для удобства фиксации зажимов центратора(позиционера), болты для для крепления съемных вкладышей к основному зажиму. На каждый диаметр съемных вкладышей используются болты различной длины, что обеспечивает безопасность при эксплуатации сварочного аппарата W160. Инструменты хранятся и и транспортируются в переносном ящике для инструментов.

Документація на зварювальний апарат Weltech W160: паспорт верстата W160, інструкція з експлуатації (норми технологічного режиму процесу зварювання), гарантійний талон, пакувальний лист.

Вага апарату W160 (Нетто) становить 135кг.

Вага апарату W160 в упаковці (Брутто) складає 225кг.

Габарити упаковки зварювального апарату Weltech W160: 1 місце (дерев'яний ящик); 100х130х95см; 0,3м3

Сумарна потужність зварювального апарата (машини) Weltech W160: 2,3 кВт

Необхідна потужність генератора для роботи апарату W160 "в полі": 3,3 кВт.
