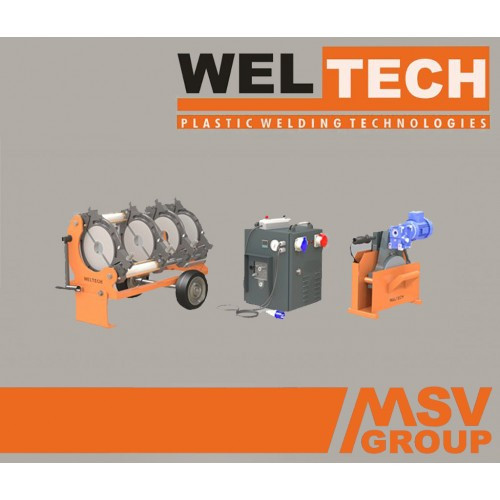

Стиковий зварювальний апарат Weltech W-250

Гідравлічний зварювальний апарат Weltech W250 (Туреччина)

Зварювані діаметри труб і фітингів: 75-90-110-125-140-160-180-200-225мм.

Матеріал зварюваної труби: ПП, ПВД, ПНД

Для експлуатації машини необхідно напруга: 220 В (однофазне).

Вага зварювального апарату: 225кг.

Технічні характеристики і Комплект постачання зварювального апарату Weltech W250:

Центратор (позиціонер) володіє посиленою конструкцією, що забезпечує надійну фіксацію труб і з'єднувальних деталей, також центратор оснащений колісною базою (два колеса) для зручності переміщення позиціонера під час выполненения зварювальних робіт . Всього до складу центратора апарату Weltech W250 входить 4 (чотири) затиску: 2 (два) нерухомих затиску + 2 (два) рухомих затиску, що приводяться в дію 2-умя (двома) гідроциліндрами, розташованими на напрямних центратора апарату Weltech W250. На основному корпусі центратора (позиціонера) зварювального апарату Weltech W250 розташовані герметичні швидко-роз'ємні муфти в кількості 2 (двох) штук.Габарити центратора (позиціонера) W250: 100x65x60 см

Торцеватель з електроприводом (Trimmer), оснащений фіксатором робочого положення і закритим корпусом. Високонадійна посадка торцующих дисків апарату W250 забезпечує площину торцювання труб і видалення стружки назовні. Потужність торцювателя апарату Weltech W250: 220В+50Гц ; 0,75 кВт. Габарити електричного торцювателя (тримера) W250: 70x65x70 см

Гідравлічний агрегат з електро-приводом (електричний гідравлічний агрегат з блоком управління) з діапазоном тиску від 0 до 140 Бар і Вагою 46 кг, захищений від забруднень і оснащений: манометром з гліцерином, вологостійким електричним щитом для підключення торцювателя з електричним приводом і нагрівального елемента зварювального апарату W250, захисним вимикачем і зовнішнім пультом управління гидроблоком. Гідравлічний агрегат з електричним приводом зварювальної машини Weltech W250 служить для здійснення процесу тиску під час зварювання поверхостей та їх охолодження. Гідравлічний агрегат з електро-приводом апарату W250 зводить і розводить затискачі центратора/позиціонера зварювального апарату Weltech W250. Забезпечує постійний тиск до 140 Бар навіть при вимкненому гідравлічному насосу. Потужність гідравлічного агрегату з блоком управління і електро-приводом апарату Weltech W250: 220В+50Гц ; 0,55 кВт. Габарити гідравлічного агрегату з електро-приводом апарату W250: 50x40x50 див.

Гнучкі гідравлічні шланги довжиною 3 метри в кількості 2 (двох) штук, вагою 2,3 кг кожен. Гнучкі гідравлічні щланги необхідні для підключення гідравлічного агрегату з блоком управління до центратору (позиционеру). З обох кінців гідро-шланги оснащені герметичними швидкороз'ємними муфтами (швидко-роз'ємні з'єднання ; БРС).

Нагрівальний елемент з електронним термостатичним регулятором температури і підтриманням заданої робочої температури. Температура робочої поверхні нагрівального елемента/млинця/зварювального "дзеркала" регулюється в діапозоні від 20 до 300 градусів Цельсія.(20-300 o c) Температура розподіляється рівномірно по всій поверхні нагрівача. Поверхня нагрівального елемента апарату W250 покрито спеціальним антипригарним покриттям, предотвращаюшим прилипання. Потужність нагрівального елемента зварювального апарату Weltech W250: 220В + 50 Гц ; 3кВт .

Затискні алюмінієві литі вкладиші: 75-90-110-125-140-160-180-200-225мм. Комплект для кожного діаметра складається з 8 (восьми) півкілець (редукційних вкладишів). Дуги/хомути затискачів зварювального апарату Weltech W250 є вкладишами для зварювання труб діаметром 250мм. Регулювання сили фіксації редукційних литих затискних вкладишів (півкілець) здійснюється за допомогою шпильки з різьбленням. Вкладиші не прослизають.

Фланцевий адаптер, який служить для зварювання коротких втулок під фланець. Діапазон кріплення втулок від 75 до 250мм (75-250мм).

Пенал для торцювателя і нагрівача W250 (контейнер для торцювателя і нагрівача) необхідний для транспортування і зберігання нагрівача і торцювателя апарату W250. Також служить теплоізолятором для нагрівального елемента.

Комплект инструментов для W250. В него входят: четырехгранник для фиксации болтов на съемных вкладышах, гаечный ключ для удобства фиксации зажимов центратора(позиционера), болты для для крепления съемных вкладышей к основному зажиму. На каждый диаметр съемных вкладышей используются болты различной длины, что обеспечивает безопасность при эксплуатации сварочного аппарата W250. Инструменты хранятся и и транспортируются в переносном ящике для инструментов.

Документація на зварювальний апарат Weltech W250: паспорт верстата W250, інструкція з експлуатації (норми технологічного режиму процесу зварювання), гарантійний талон, пакувальний лист.

Вага апарату W250 (Нетто) становить 225кг.

Вага апарату W250 в упаковці (Брутто) складає 285кг.

Габарити упаковки зварювального апарату Weltech W250: 1 місце (дерев'яний ящик); 125х90х80см; 0,9м3

Сумарна потужність зварювального апарата (машини) Weltech W250: 4,3 кВт

Необхідна потужність генератора для роботи апарату W250 "в полі": 6кВт

Зварювальний апарат Weltech W250 для зварювання пластикових труб від 75 до 250 мм.

 Опционально возможно подключение Внешнего Блока CNC средней степени автоматизации (приобретается отдельно):

-Блок CNC компьютерный блок управления процессом сварки предназначен для автоматического процесса сварки с минимальным участием человека

-Имеет программу параметров сварки осуществляя автоматический контроль и соблюдение всего цикла сварки

-Регистрирует результаты сварки в виде протокола на каждый стык, который в дальнейшем можно перенести на карту памяти или компьютер

-Простое управление на русском языке

-Не требуется дополнительного обучения сварщика для работы на блоке управления

-Великий легко читається дисплей

-Можливість зварювання в ручному режимі

-Можливість коригування даних під час процесу зварювання
