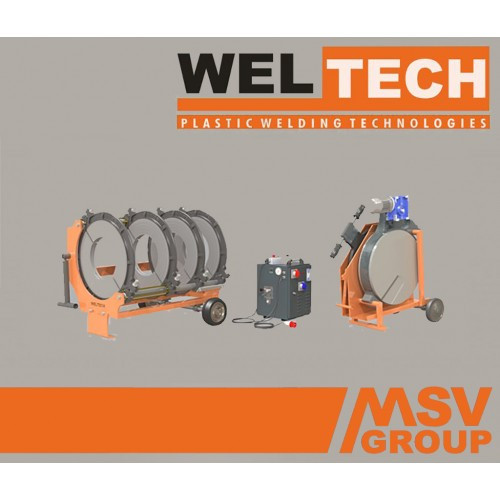

Стиковий зварювальний апарат Weltech W-630

Гідравлічний зварювальний апарат Weltech W630 (Туреччина)

Зварювані діаметри труб і фітингів: 315-355-400-450-500-560-630мм.

Матеріал зварюваної труби: ПП, ПВД, ПНД

Для експлуатації машини необхідно напруга: 380 В (трифазне).

Вага зварювального апарату: 670кг.

Технічні характеристики і комплект поставки Weltech W630:

КОРПУС (ЦЕНТРАТОР) АПАРАТУ ДЛЯ СТИКОВОГО ЗВАРЮВАННЯ W630

Центратор (позиціонер) володіє посиленою конструкцією, що забезпечує надійну фіксацію труб і з'єднувальних деталей, також центратор оснащений колісною базою (два колеса) для зручності переміщення позиціонера під час выполненения зварювальних робіт . Всього до складу центратора апарату Weltech W630 входить 4 (чотири) затиску: 2 (два) нерухомих затиску + 2 (два) рухомих затиску, що приводяться в дію 2-умя (двома) гідроциліндрами, розташованими на напрямних центратора апарату Weltech W630. На основному корпусі центратора (позиціонера) зварювального апарату Weltech W630 розташовані герметичні швидко-роз'ємні муфти в кількості 2 (двох) штук.Габарити центратора (позиціонера) W630: 155x100x100 см

ТОРЦУЮЩЕЕ ПРИСТРІЙ АПАРАТУ ДЛЯ СТИКОВОГО ЗВАРЮВАННЯ W630

Торцеватель з електроприводом (Trimmer), оснащений фіксатором робочого положення і закритим корпусом. Високонадійна посадка торцующих дисків апарату W630 забезпечує площину торцювання труб і видалення стружки назовні. Потужність торцювателя апарату Weltech W630: 380В+50Гц ; 1,5 кВт.

Гідроагрегат з електричним приводом

Гідравлічний агрегат з електроприводом з діапазоном тиску від 0 до 140 Бар і Вагою 50кг, захищений від забруднень і оснащений: манометром з гліцерином, вологостійким електричним щитом для підключення торцювателя з електричним приводом і нагрівального елемента зварювального апарату W630, захисним вимикачем і зовнішнім пультом управління гидроблоком. Гідравлічний агрегат з електричним приводом зварювальної машини Weltech W630 служить для здійснення процесу тиску під час зварювання поверхостей та їх охолодження. Гідравлічний агрегат з електроприводом апарату W630 зводить і розводить затискачі центратора/позиціонера зварювального апарату Weltech W630. Забезпечує постійний тиск до 140 Бар навіть при вимкненому гідравлічному насосу. Потужність гідравлічного агрегату з електроприводом апарату Weltech W630: 380В+50Гц ; 0,75 кВт.

Гнучкі гідравлічні шланги довжиною 3 метри в кількості 2 (двох) штук, вагою 2,3 кг кожен. Гнучкі гідравлічні щланги необхідні для підключення гідравлічного агрегату з блоком управління до центратору (позиционеру). З обох кінців гідро-шланги оснащені герметичними швидкороз'ємними муфтами (швидко-роз'ємні з'єднання ; БРС).

НАГРІВАЧ ЗВАРЮВАЛЬНОГО АПАРАТУ ДЛЯ СТИКОВОГО ЗВАРЮВАННЯ Weltech W630

Нагрівальний елемент з електронним термостатичним регулятором температури і підтриманням заданої робочої температури. Температура робочої поверхні нагрівального елемента/млинця/зварювального "дзеркала" регулюється в діапозоні від 20 до 300 градусів Цельсія.(20-300 o c) Температура розподіляється рівномірно по всій поверхні нагрівача. Поверхня нагрівального елемента апарату W630 покрито спеціальним антипригарним покриттям, предотвращаюшим прилипання. Потужність нагрівального елемента зварювального апарату Weltech W630: 380В + 50 Гц ; 7,5 кВт .

Затискні алюмінієві литі вкладиші: 315-355-400-450-500-560-630мм. Комплект для кожного діаметра складається з 8 (восьми) півкілець (редукційних вкладишів). Дуги/хомути затискачів зварювального апарату Weltech W630 є вкладишами для зварювання труб діаметром 630мм. Регулювання сили фіксації редукційних литих затискних вкладишів (півкілець) здійснюється за допомогою шпильки з різьбленням. Вкладиші не прослизають.

Фланцевий адаптер, який служить для зварювання коротких втулок під фланець. Діапазон кріплення втулок від 315 до 630мм (315-630мм).

Пенал для торцювателя і нагрівача W630 (контейнер для торцювателя і нагрівача) необхідний для транспортування і зберігання нагрівача і торцювателя апарату W630. Також служить теплоізолятором для нагрівального елемента.

Комплект інструментів для W630. У нього входять: чотиригранник для фіксації болтів на знімних вкладишах, гайковий ключ для зручності фіксації затискачів центратора(позиціонера), болти для кріплення знімних вкладишів до основного зажиму. На кожен діаметр змінних вкладишів використовуються болти різної довжини, що забезпечує безпеку при експлуатації зварювального апарату W630. Інструменти зберігаються і транспортуються в переносному ящику для інструментів.

Документація на зварювальний апарат Weltech W630: паспорт верстата W630, інструкція з експлуатації (норми технологічного режиму процесу зварювання), гарантійний талон, пакувальний лист.

Вага апарату W630 (Нетто) становить 670кг.

Вага апарату W630 в упаковці (Брутто) складає 780кг.

Габарити упаковки зварювального апарату Weltech W630: 1 місце (дерев'яний ящик); 180х155х130см; 3,7м3

Сумарна потужність зварювального апарата (машини) Weltech W630: 9,75 кВт

Необхідна потужність генератора для роботи апарату W630 "в полі": 13,7 кВт

Опционально возможно подключение Внешнего Блока CNC средней степени автоматизации (приобретается отдельно):

 Блок CNC компьютерный блок управления процессом сварки предназначен для автоматического процесса сварки с минимальным участием человека

Имеет программу параметров сварки осуществляя автоматический контроль и соблюдение всего цикла сварки

Регистрирует результаты сварки в виде протокола на каждый стык, который в дальнейшем можно перенести на карту памяти или компьютер

Простое управление на русском языке

Не требуется дополнительного обучения сварщика для работы на блоке управления

Великий легко читається дисплей

Можливість зварювання в ручному режимі

Можливість коригування даних під час процесу зварювання
