595 000 ₴

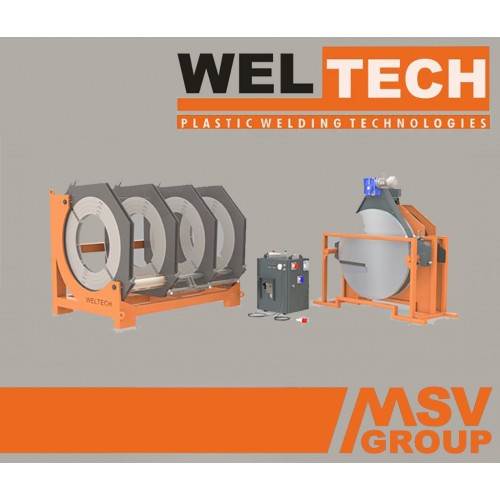

Гідравлічний зварювальний апарат Weltech W1000 (Туреччина)
Зварювані діаметри труб і фітингів: 630-710-800-900мм.
Матеріал зварюваної труби: ПП, ПВД, ПНД
Для експлуатації машини необхідно напруга: 380 (трифазне).
Технічні характеристики і Комплект постачання зварювального апарату Weltech W1000:
Центратор (позиціонер) володіє посиленою конструкцією, що забезпечує надійну фіксацію труб і з'єднувальних деталей, також центратор оснащений колісною базою (два колеса) для зручності переміщення позиціонера під час выполненения зварювальних робіт . Всього до складу центратора апарату Weltech W1000 входить 4 (чотири) затиску: 2 (два) нерухомих затиску + 2 (два) рухомих затиску, що приводяться в дію 2-умя (двома) гідроциліндрами, розташованими на напрямних центратора апарату Weltech W1000. На основному корпусі центратора (позиціонера) зварювального апарату Weltech W1000 розташовані герметичні швидко-роз'ємні муфти в кількості 2 (двох) штук.Габарити центратора (позиціонера) W1000: 1,36 x 1,85 x 1,50 м
Торцеватель з електроприводом (Trimmer), оснащений фіксатором робочого положення і закритим корпусом. Високонадійна посадка торцующих дисків апарату W1000 забезпечує площину торцювання труб і видалення стружки назовні. Потужність торцювателя апарату Weltech W1000: 380В+50Гц ; 2,2 кВт. Габарити електричного торцювателя (тримера) W1000: 0,63 x 1,65 x 1,63 м
Гідравлічний агрегат з електро-приводом (електричний гідравлічний агрегат з блоком управління) з діапазоном тиску від 0 до 140 Бар і Вагою 50кг, захищений від забруднень і оснащений: манометром з гліцерином, вологостійким електричним щитом для підключення торцювателя з електричним приводом і нагрівального елемента зварювального апарату W1000, захисним вимикачем і зовнішнім пультом управління гидроблоком. Гідравлічний агрегат з електричним приводом зварювальної машини Weltech W1000 служить для здійснення процесу тиску під час зварювання поверхостей та їх охолодження. Гідравлічний агрегат з електро-приводом апарату W1000 зводить і розводить затискачі центратора/позиціонера зварювального апарату Weltech W1000. Забезпечує постійний тиск до 140 Бар навіть при вимкненому гідравлічному насосу. Потужність гідравлічного агрегату з блоком керування електроприводом апарату Weltech W1000: 380В+50Гц ; 2,2 кВт. Габарити гідравлічного агрегату з електро-приводом апарату W1000: 0,50 x 0,45 x 0,70 м.
Гнучкі гідравлічні шланги довжиною 5 метрів в кількості 2 (двох) штук, вагою 4,5 кг кожен. Гнучкі гідравлічні щланги необхідні для підключення гідравлічного агрегату з блоком управління до центратору (позиционеру). З обох кінців гідро-шланги оснащені герметичними швидкороз'ємними муфтами (швидко-роз'ємні з'єднання ; БРС).
Нагрівальний елемент з електронним термостатичним регулятором температури і підтриманням заданої робочої температури. Температура робочої поверхні нагрівального елемента/млинця/зварювального "дзеркала" регулюється в діапозоні від 20 до 300 градусів Цельсія.(20-300 o c) Температура розподіляється рівномірно по всій поверхні нагрівача. Поверхня нагрівального елемента апарату W1000 покрито спеціальним антипригарним покриттям, предотвращаюшим прилипання. Потужність нагрівального елемента зварювального апарату Weltech W1000: 380В + 50 Гц ; 15кВт . Габарити гідравлічного агрегату з електро-приводом апарату W1000: 0,63 x 1,65 x 1,63 м
Затискні алюмінієві литі вкладиші: 630-710-800-900мм. Комплект для кожного діаметра складається з 8 (восьми) півкілець (редукційних вкладишів). Дуги/хомути затискачів зварювального апарату Weltech W1000 є вкладишами для зварювання труб діаметром 1000мм. Регулювання сили фіксації редукційних литих затискних вкладишів (півкілець) здійснюється за допомогою шпильки з різьбленням. Вкладиші не прослизають.
Фланцевий адаптер, який служить для зварювання коротких втулок під фланець. Діапазон кріплення втулок від 630 до 1000мм (630-1000мм).
Пенал для торцювателя і нагрівача W1000 (контейнер для торцювателя і нагрівача) необхідний для транспортування і зберігання нагрівача і торцювателя апарату W1000. Також служить теплоізолятором для нагрівального елемента.
Комплект інструментів для W1000. У нього входять: чотиригранник для фіксації болтів на знімних вкладишах, гайковий ключ для зручності фіксації затискачів центратора(позиціонера), болти для кріплення знімних вкладишів до основного зажиму. На кожен діаметр змінних вкладишів використовуються болти різної довжини, що забезпечує безпеку при експлуатації зварювального апарату W1000. Інструменти зберігаються і транспортуються в переносному ящику для інструментів.
Документація на зварювальний апарат Weltech W1000: паспорт верстата W1000, інструкція з експлуатації (норми технологічного режиму процесу зварювання), гарантійний талон, пакувальний лист.
Вага апарату W1000 в упаковці (три коробки) становить 1870 кг.
Габарити упаковки зварювального апарату Weltech W1000: 1 коробка - 1,40 * 1,90 * 1,55 м; 2 коробка - 0,7 * 2,00 * 1,7 м; 3 коробка - 0,56 * 0,56 * 0,8 м
Сумарна потужність зварювального апарата (машини) Weltech W1000: 19,4 кВт
Необхідна потужність генератора для роботи апарату W1000 "в полі": 30кВт
Опционально возможно подключение Внешнего Блока CNC средней степени автоматизации (приобретается отдельно):
Блок CNC компьютерный блок управления процессом сварки предназначен для автоматического процесса сварки с минимальным участием человека
Имеет программу параметров сварки осуществляя автоматический контроль и соблюдение всего цикла сварки
Регистрирует результаты сварки в виде протокола на каждый стык, который в дальнейшем можно перенести на карту памяти или компьютер
Простое управление на русском языке
Не требуется дополнительного обучения сварщика для работы на блоке управления
Великий легко читається дисплей
Можливість зварювання в ручному режимі
Можливість коригування даних під час процесу зварювання.
Основні | |
---|---|
Виробник | Weltech |
Країна виробник | Туреччина |
Максимальний діаметр зварюваних деталей | 1000 мм |
